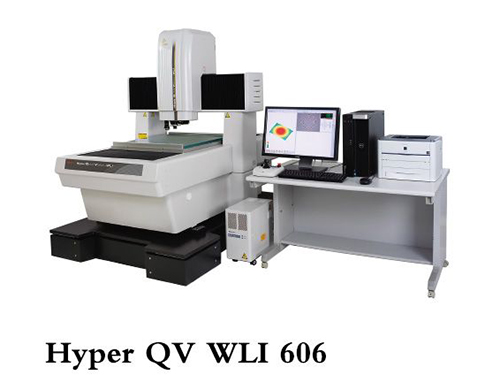

​影像测量仪又称二次元、VMS 视频测量系统，集光学成像、精密机械、CCD 视觉、计算机运算一体，非接触式测量工件二维轮廓尺寸，2.5D 机型可额外测高度、平面度、台阶差。下面，二手三次元供应小编介绍一下使用影像测量仪的常见问题：
一、图像模糊、边缘识别差（常见）
轮廓发黑 / 发白，自动抓边偏移、抓不到边
原因：底光 / 环形光亮度不合适；工件透光 / 反光差异大；镜头脏污；焦距没对准。
解决：透射件（空心线圈）降低底光；金属齿轮增加环形光；无尘纸擦镜头；重新对焦；调节软件边缘阈值。
边缘重影、虚影，尺寸忽大忽小
原因：普通变焦镜头透视畸变；工件有毛刺、披锋；工件轻微翘曲离焦。
解决：精密线圈 / 齿轮更换远心镜头；提前去毛刺；治具压平工件，保证同一焦平面。
画面有黑点、条纹、光斑
原因：工作台玻璃油污、灰尘；镜头镜片指纹；光源 LED 老化。
解决：酒精擦拭工作台；专用擦镜纸清洁镜头；更换环形灯 / 底光灯板。
局部反光过曝，轮廓丢失（镀铬齿轮、金属端子）
原因：表面光直射镜面反射。
解决：开启同轴光源；降低环形光强度；加偏振滤镜。
二、测量尺寸不准、重复性差（生产管控核心痛点）
1. 同一工件重复测量数值波动大（离散超差）
诱因：
工作台有振动（空压机、冲床、磨床相邻）；
导轨积灰缺油，运动卡顿；
工件摆放松动、线圈未放平、受力变形；
光栅尺表面脏污，读数跳变；
Z 轴对焦每次深浅不一致。
对策：设备独立防震台；定期清洁导轨润滑；定制吸附 / 压料治具；酒精擦拭光栅尺；固定对焦高度。
2. 所有尺寸整体偏大 / 偏小，固定偏差
原因：长期未做像素当量标定；更换镜头、倍率后未重新校正；标准校正片磨损。
解决：使用陶瓷标准块重新整机标定；更换镜头必须重校。
3. 圆度、同心度、内外径误差大（空心线圈高发）
原因：工件椭圆变形、摆放倾斜；单方向光源单边打亮；采点数量太少。
解决：压平线圈；底光均匀透射；测量圆至少取 36 点以上；避开变形区域采点。
4. 孔距、角度、位置度超差
原因：X/Y 轴垂直度偏移；工作台长期受力变形；程序采点位置每次不一致。
解决：定期校正机器正交度；轻放工件，禁止重压玻璃台面；CNC 程序固定取点路径。
5. 2.5D 测高度数据不稳定
原因：激光高度光源偏移；Z 轴光栅松动；工件底部有杂物垫高。
解决：重新校准激光补偿；紧固 Z 轴读数头；清理工作台碎屑。
三、机械运动类故障（CNC 全自动机型居多）
三轴移动卡顿、异响、走不动
导轨粉尘、金属屑卡住；润滑油干涸；限位块碰撞变形。
清理导轨，加注专用导轨油；检查硬限位软限位。
自动跑程序中途骤停、撞机
程序坐标超出工作台行程；工件凸起干涉；感应限位失灵。
优化程序移动路径；降低 Z 轴安全高度；检修限位光电开关。
运动回零原点丢失
光栅零点感应脏污；伺服电机断电记忆丢失；接线松动。
清洁原点感应器；每次开机执行机械回零；紧固线路接头。
载物台自行漂移，无人操作数值缓慢变动
丝杆间隙过大；伺服参数增益异常；环境温度持续变化。
调整丝杆预紧；重置伺服参数；车间恒温 20±2℃。
四、软件、电气、程序异常
软件卡死、闪退、采集图像无响应
相机 USB / 网线接触不良；电脑内存不足；软件驱动损坏。
重新插拔相机数据线；关闭多余软件；重装测量驱动。
自动测量程序运行错乱，取点偏移
更换倍率未保存参数；工件基准定位偏移；模板匹配图像丢失。
同一程序固定镜头倍率；增加基准点定位；重新保存图像模板。
数据无法导出、报表空白
Excel 组件缺失；存储路径权限不足；测量未判定公差直接保存。
重装办公软件；修改保存文件夹权限；完整走完测量判定流程。
光源不受软件控制，常亮 / 不亮
光源控制器线路松动；LED 灯珠烧毁；控制板卡故障。
检查接线；更换灯板；检修光源驱动模块。
五、环境与使用习惯带来的隐性问题（容易忽略）
温度变化造成尺寸漂移
大理石台面、铜线圈、钢齿轮热胀冷缩；车间冷热风直吹设备。
要求恒温车间，设备远离门窗、风机；检测前工件恒温静置。
粉尘、金属碎屑长期累积
光栅尺、导轨、镜头积灰，精度持续下降；线圈铜屑划伤玻璃工作台。
每日下班清洁工作台，每周吹扫导轨，防尘罩保持关闭。
工件受力变形带来测量误差
空心线圈软质、薄壁件，手压、夹具夹持会压扁，内径外径失真。
采用真空吸附、自重定位，禁止硬夹持。
人员操作不规范
手直接触摸镜头、玻璃台面；频繁切换倍率不标定；工件随意摆放倾斜。
规范作业 SOP，专人定期标定设备。
