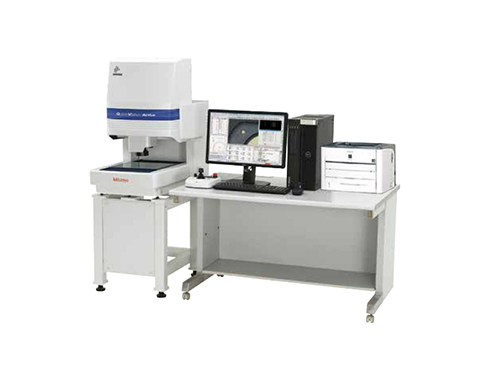

​影像测量仪是一种基于光学成像和数字图像处理技术的高精度非接触式测量仪器，广泛应用于电子、机械、仪表、计量检测等领域，用于精密零部件的尺寸、轮廓、角度与位置等参数的检测。使用影像测量仪时，常见误差原因主要涉及设备硬件、环境条件、操作规范及软件算法等多个方面。以下二手三次元供应小编给大家说一下具体分析：
一、设备硬件相关误差
镜头畸变
原因：镜头光学系统存在像差（如桶形畸变、枕形畸变），导致图像边缘与中心区域的放大倍率不一致。
影响：测量直线或圆形时，边缘位置偏移，引发尺寸误差。
解决方案：
使用畸变校正功能（如软件内置校正模型或标定板校正）。
选择低畸变镜头。
相机分辨率不足
原因：相机像素密度低，无法捕捉微小特征细节。
影响：测量小尺寸或高精度特征时，数据离散化导致误差。
解决方案：
选用高分辨率相机（如500万像素以上）。
调整放大倍率，确保特征占据足够像素。
光栅尺精度偏差
原因：光栅尺制造误差或安装倾斜，导致位移测量不准确。
影响：X/Y轴移动距离与实际值不符，引发系统性偏差。
解决方案：
定期校准光栅尺（使用标准量块或激光干涉仪）。
检查机械安装是否垂直，避免导轨磨损。
光源稳定性问题
原因：光源亮度波动或均匀性差，导致图像对比度变化。
影响：边缘检测阈值失效，测量结果重复性差。
解决方案：
使用稳压电源或LED恒流光源。
采用环形光或同轴光提高均匀性。
二、环境条件干扰
温度变化
原因：设备材料热胀冷缩，导致机械结构变形。
影响：测量基准面偏移，引发尺寸误差（如金属导轨膨胀）。
解决方案：
控制环境温度（建议20±2℃）。
对关键部件进行温度补偿（如光栅尺）。
振动与冲击
原因：外部振动（如冲床、空调）或操作冲击。
影响：图像模糊，边缘检测失败。
解决方案：
将设备安装在独立地基或减震台上。
避免在测量时触碰设备。
空气洁净度
原因：灰尘或油污附着在镜头或工件表面。
影响：图像噪声增加，降低信噪比。
解决方案：
在无尘车间使用，或加装防尘罩。
定期清洁镜头和工件表面。
三、操作规范问题
工件装夹不当
原因：工件未固定或倾斜，导致测量面与镜头不垂直。
影响：透视变形引发尺寸误差（如圆形测成椭圆形）。
解决方案：
使用专用夹具确保工件稳定。
通过软件透视校正功能修正图像。
对焦模糊
原因：手动对焦不准确或自动对焦失效。
影响：边缘模糊，测量位置偏移。
解决方案：
使用激光对焦或软件辅助对焦。
缩小光圈增加景深。
测量策略错误
原因：未选择zui佳测量路径或参数（如采样点数不足）。
影响：局部误差被放大（如圆弧拟合点数过少）。
解决方案：
增加采样点密度，使用多点拟合。
遵循标准测量流程（如先校准后测量）。
四、软件算法局限
边缘检测算法误差
原因：阈值设定不当或算法对噪声敏感。
影响：边缘位置偏移（如亚像素级误差累积）。
解决方案：
调整边缘检测参数（如梯度阈值）。
使用高斯滤波预处理图像。
坐标系建立错误
原因：基准点选择不当或坐标系转换误差。
影响：多特征测量时位置关系错误。
解决方案：
选择高精度基准点（如圆心、交点）。
使用软件自动对齐功能。
软件版本缺陷
原因：算法漏洞或未更新至zui新版本。
影响：特定测量任务失败（如复杂曲面拟合错误）。
解决方案：
定期升级软件并验证新功能。
联系供应商获取技术支持。
五、综合误差控制建议
定期校准：使用标准件（如量块、环规）验证设备精度。
环境监控：记录温湿度、振动等参数，分析其与误差的关联性。
操作培训：确保操作人员熟悉设备特性和测量流程。
误差补偿：对已知系统性误差（如镜头畸变）进行软件补偿。
重复性验证：对同一工件多次测量，评估误差分布规律。
